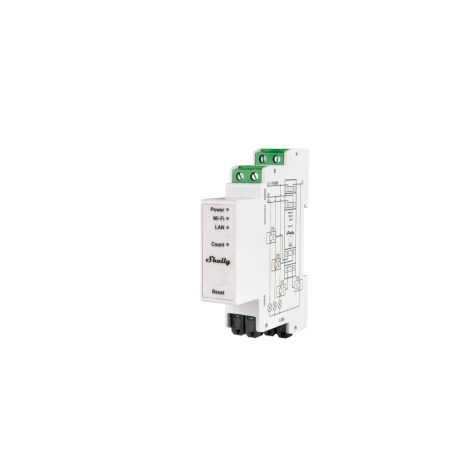

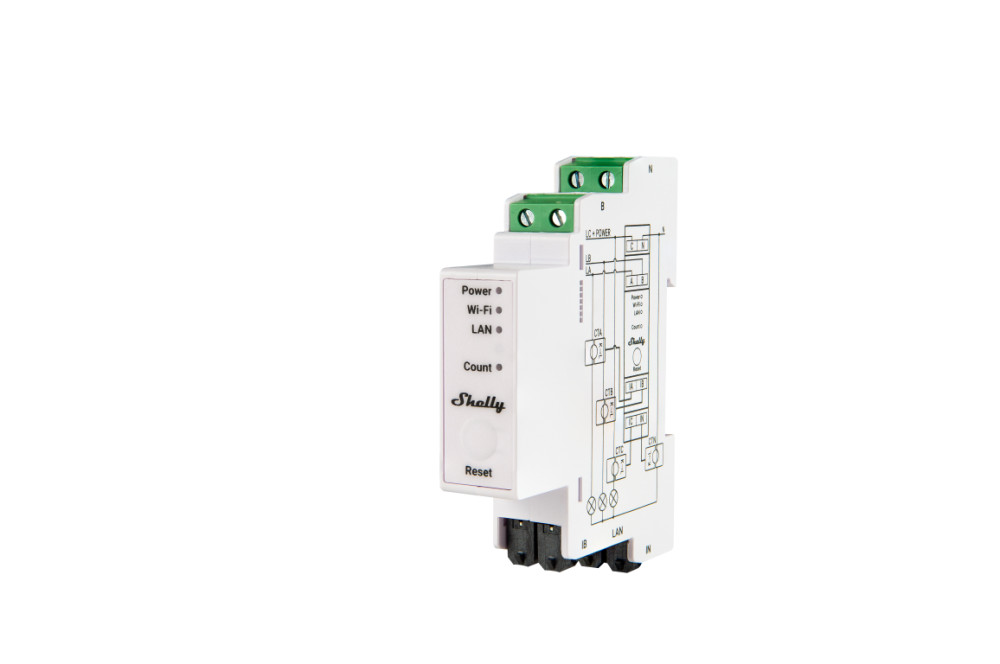

Shelly Pro 3EM 120A 3 fázisú Wifi-s fogyasztásmérő

Következő generációs DIN-be szerelhető 3-fázisú energiamérő



A Shelly Pro 3EM egy DIN sínre szerelhető háromfázisú energiamérő. Az
összes gen2 firmware rugalmasságával és LAN-csatlakoztathatóságával
továbbfejlesztve további lehetőségeket biztosít a professzionális integrátorok
számára a végfelhasználói megoldásokhoz. A Shelly Pro 3EM valós időben jelenti
a felhalmozott energiát, valamint a pillanatnyi feszültséget, áramot és
teljesítménytényezőt fázisonként.



-
Fázisonként akár 120A-ig képes mérni a fázist és a 0-t.

-
4 kvadránsos mérés többféle csatlakozótípussal

-
B osztályú pontosságú aktív energia (IEC 62053-21
szabványnak való megfelelés a gyártói tesztelés alapján).

-
Fotovoltaikus készenlét

-
Fázissorrend hibaérzékelés (opció)

-
Az energiafelhasználás optikai impulzusjelzése

-
Mérési pontosság - 1%

-
Az adatokat nem felejtő memóriában tárolja, amelyek 1
perces időközönként akár 60 napig is lekérdezhetők.

-
A csomag 3 darab 120A áramváltót tartalmaz.





MIÉRT A SHELLY PRO 3EM?



Következő generációs 3-fázisú energiamérő

A Shelly Pro 3EM egy Wi-Fi-vel működő, DIN-be szerelhető 3-fázisú
energiamérő Wi-Fi, Bluetooth és LAN csatlakozási lehetőséggel. Az 1%-os aktív
energiamérési pontossággal a Shelly Pro 3EM bármilyen háztartási készülék,
elektromos áramkör és irodai berendezés fogyasztásának egyedi nyomon követésére
használható. A készülék 60 napra visszamenőleges adatokat tartalmaz a
készüléken, 1 perces felbontással minden fázisra vonatkozóan. Ezenkívül a
szkriptkészítési funkciók lehetővé teszik az összetett jelenetek végrehajtását,
és szélesebb körű felügyeleti képességeket biztosítanak.



Funkciók



4 kvadránsos mérés

Az aktív importált és exportált energiák kapacitív és induktív
terheléstípusainak mérése.



B pontossági osztály (aktív energia)

A Shelly Pro 3EM mérési pontossága 1%.



MODBUS támogatás

Lehetővé teszi az egyszerű és gyors telepítést meglévő ipari
létesítményekben.



Wi-Fi, LAN és Bluetooth csatlakoztathatóság

Egyidejű Ethernet és Wi-Fi használat. MQTT, bejövő és kimenő WebSocket,
UDP, mTLS támogatás.



Teljesítmény Monitoring

Egyfázisú elektromos rendszerek felügyelete akár 3 ponton egyidejűleg.
Gyors értesítések és legalább 60 napos, 1 perces rekordok tárolása.



Szkriptelés funkciók

A Shelly Pro 3PM teljes mértékben támogatja az mjS scriptinget, így további
funkciók és funkcionalitások létrehozását teszi lehetővé.





Ipari szintű biztonság

A Shelly Pro 3EM támogatja az mTLS-t az MQTT, a HTTP és a biztonságos
kimenő WebSockets esetében. Az iparági szintű biztonság lehetővé teszi a
közvetlen kapcsolatot a felhőinfrastruktúrával, csökkentve a komplex hálózatok
és VPN-ek telepítésének költségeit.





Végtelen
felhasználási lehetőségek



Ipari
létesítmények

A Shelly Pro
3EM támogatja a MODBUS-t a feszültség, az áram, a teljesítmény és az energia
számára. Pontosan lemérheti az energiafelhasználást és a feszültség, az áram és
a teljesítmény pillanatnyi értékeit. Új firmware platformunk lehetővé teszi az
egyéni megvalósítást, amely akár 100 ms-onként is képes jelentést tenni az
infrastruktúrának.



2-irányú
energiafogyasztás-ellenőrzés

Figyelje
otthonát, irodáját vagy gyárát, és kerülje el a további kiadásokat vagy a
feszültségesést, amely károsíthatja készülékeit és eszközeit. A Shelly Pro 3EM
képes a 2-irányú fogyasztás kiszámítására: a megtermelt és felhasznált energia
mindhárom fázisra vonatkozóan. A készülék konfigurálható úgy, hogy egy
egyfázisú elektromos rendszer három külön áramkörét mérje. Tekintse meg
elektromos hálózatának minőségét a hatásos teljesítmény, a meddő teljesítmény,
a feszültség és a teljesítménytényező tekintetében.



Helyi
ellenőrzés

A Shelly Pro
3EM szkriptelési funkcióinak és webhookjainak köszönhetően mostantól könnyedén
vezérelhet más Shelly vagy Wi-Fi eszközöket a helyi hálózaton. Használja ezeket
a képességeket a fűtés, hűtés vagy elektromos járműtöltés pontos paramétereinek
beállításához a PV-termelés alapján, és automatikusan levetkőztetheti eszközeit
az energiafelhasználásról. Mindezek felhő használata nélkül működnek.



Napelemek
felügyelete és vezérlése

Nyomon
követheti, hogy napelempaneljei vagy szélturbinái mennyi energiát termelnek, és
könnyedén takarékoskodhat. A Shelly Pro 3EM valós idejű információkat nyújt a
nap- és szélenergia-rendszer hatékonyságáról, valamint múltbeli adatokat arról,
hogy az elmúlt 60 napban percenként mennyi energiát termeltek és fogyasztottak.
Ez segít az energiaáramlás szabályozásában, így a lehető legtöbbet hozhatja ki
napelemtábláiból és szélturbináiból. Ha még tovább szeretne lépni,
csatlakoztassa a Shelly Pro 3EM-et más Shelly eszközökhöz, és hozzon létre
jeleneteket a kívánt műveletek, például a készülékek kikapcsolása vagy a
riasztás elindításához.





Teljes
kompatibilitás



A Shelly készülékek kompatibilisek az Alexa, a Google Home, az Android és
az iOS rendszerekkel.



Ezen kívül több nyílt forráskódú rendszert is támogat:

- MQTT

- SmartThings

- Home Assistant

- REST

- HomeSeer

- Homey

- Hubitat

- ioBroker

- SYMCAN

- openHAB





Műszaki adatok



FIZIKAI

Méret (HxSxM): - 94x19x69 ±0,5 mm

Súly: - 62 ±1 g

Felszerelés: - DIN-sín

Csavaros csatlakozók max: - 0,4 Nm

Vezetőkeresztmetszet: - (tömör, sodrott és csiptetőfülek)

Vezető lecsupaszított hossza: - 6-7 mm

Héj anyaga: - Műanyag

Szín: - fehér



KÖRNYEZETI

Környezeti hőmérséklet: - -20 °C és 40 °C között

Páratartalom: - 30 % - 70 % RH

Maximális tengerszint feletti
magasság: - 2000 m



ELEKTRONIKAI

Tápellátási feszültség AC: - 110 - 240 V, 50/60 Hz

Tápellátási feszültség DC: - N / A

Energiafogyasztás: - < 3 W



ÉRZÉKELŐK, MÉRŐK

Hőmérsékletérzékelő: - Igen

Feszültségmérők (RMS
fázisonként): - 100 - 260 V

Feszültségmérők pontossága: - ±1 %

Árammérők (effektív áramkörön
keresztül minden fázisra és a semlegesre): - 0 - 120 A

Árammérők pontossága: - ±1 % (2 - 120 A), ±2 % (1 - 2 A),
±5 % (0 - 1 A)

Teljesítmény- és energiamérők: - Ható- és látszólagos teljesítmény,
ható- és látszóenergia, teljesítménytényező, alap-ható- és alap-reaktív
energia.

Terheletlen küszöbérték: - 30 VA fázisonként

Mérési adatok tárolása: - Legalább 60 nap, 1 perces
adatfelbontással

Adatexport: - JSON formátumú exportálás RPC-n
keresztül



RÁDIÓ

RF-sáv: - 2400-2495 MHz

Max. RF teljesítmény: - <20 dBm

Wi-Fi protokoll: - 802.11 b/g/n

Wi-Fi hatótávolság: Wi-Fi - 30 m-ig beltéren és 50 m-ig
kültéren (a helyi körülményektől függően)

Bluetooth protokoll: - 4.2

Bluetooth-tartomány: - Beltéren legfeljebb 10 m, kültéren
legfeljebb 30 m (a helyi körülményektől függően)



MCU

CPU: - ESP32-D0WDQ6

Flash: - 16 MB



FIRMWARE KÉPESSÉGEK

Webhooks (URL-műveletek): - 20, kampónként 5 URL-címmel

Szkriptelés: - mJS

MQTT: - Igen

CoAP: - Nem
